FTV型火焰電視監視系列

FTV型火焰電視監視系列

概    述

    FTV 型火焰電視監視裝置是從爐膛上部總體監視爐內燃料燃燒狀態的彩色工業電視監視系統,通過這個系統,操作者可以從控制室監視器屏幕上看到爐內火焰燃燒的真實圖像。燃油燃?xì)鉅t還能看到爐內水冷壁、爐壁、爐底等的真實圖像,從而能及時發現和處理燃燒缺餡,避免突發事故的發生。

工作原理

    將潛望鏡管安裝在爐壁上,潛望鏡頭伸入至爐膛內,攝取火焰信號,通過攝像機將火焰信號轉換成電信號送到控制室的監視器屏幕上,從而使操作人員在控制室內就能清晰的看到爐內火焰的真實景像。
    由于工作溫度高,本裝置采用儀表風對潛望鏡管進行吹掃,以保護鏡片,同時采用魔管制冷器對攝像機進行有效的致冷保護。
    在無儀表風源的情況下,可采用大于 2KPa 的鼓風機風對潛望鏡管進行冷卻保護。
    電動及氣動進退膛電視監視裝置,在冷卻風出現斷風故障時,能自動將潛望鏡管退出爐膛,以免燒壞輸象系統,操作人員也可在控制室內通過控制盤上的操作按鈕或電腦控制潛望鏡管的進退爐膛。

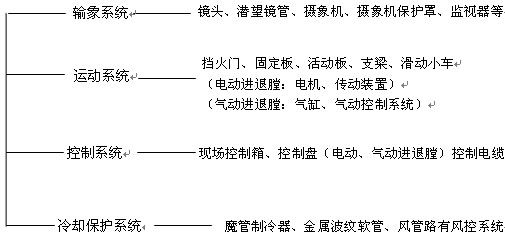

系統組成

技術參數

1 、觀察視場角 9 0 °
2 、鏡頭型式:直視、 60 °轉角
3 、保護罩工作環境溫度: -10 ℃ ~ 70 ℃
4 、裝置所需要風源:風源風壓≥ 0.3MPa       風源風量≥ 0.20m 3 /min ,風溫≤ 40 ℃
                    塵埃粒徑≤ 3 μ m ,含油量≤ 10mg/m 3
                   ( 無儀表風源:風壓 ≥ 2 KPa ,風量 ≥ 5m 3 /min )
5 、工作電源:現場 AC (220V , 50Hz , 500W)       控制室 AC (220V , 50Hz , 200W)
